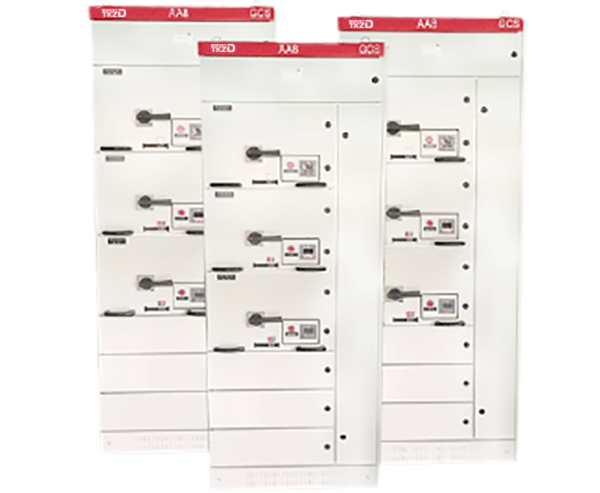

GCS型低压成套开关设备产品介绍

一、 产品概述

GCS型低压成套开关设备（以下简称低压开关柜）是本公司在原来低压抽出式开关柜的基础上，开发的新型户内混合式低压配电装置。广泛适用于发电厂、变电所、石油、化工、厂矿企业、高层建筑等领域中低压配电系统的动力、照明、加热等电能转换、分配和控制。

GCS型西亚开关柜全部国产化，性能可靠，价格适中，性价比高。它适用于3150A及以下配电系统：

1.作为动力中心和主配电装置

2.作为马达控制中心

3.作为分配电装置

4.作为无功功率补偿装置

二、 执行标准

GB/T 7251.12-2013 低压成套开关设备和控制设备

IEC 60439-1 低压成套开关设备和控制设备

三、 使用环境

1.环境温度-5℃~+40℃。24h内的平均温度不得高于+35℃。

2.户内安装使用，使用地点的海拔高度不得超过2000m.

3.相对湿度在最高温度为+40℃不超过50%，在较低温度时允许有较大的相对湿度。（列如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5°。

5.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件收到腐蚀的场所。用户有特殊要求是可与生产厂协商解决。

四、 技术参数

 1.额定工作电压Ue(V):AC400V

 2.额定频率fn(Hz):50Hz

 3.额定绝缘电压Ui(V):AC690V

 4.额定冲击耐受电压Uimp(kV):8KV

 5.污染等级：3级

 6.额定电流（InA）:1600A/4000A

五、 GCS低压开关柜的优点

1.所有类型的柜体（进线柜、馈电柜、无功功率补偿、软启动柜）可连接同一水平母线。

2.柜体及抽屉单元采用模数结构，配置及组合灵活方便。

3.抽屉单元有阻燃型工程塑料注塑的零件装配而成，抽屉单元尺寸精度高，互换性好。

4.在同一柜体中可实现固定式、插入式和抽屉式混装

5.垂直母线与水平母线的连接及每相水平母线的柜间连接均用特殊的压块连接，水平母线不需要钻孔，现场施工十分方便。

6.方案设计选用CW1空气断路器，CM1Z塑壳断路器等均为智能型断路器，无功动态补偿柜中的JKLD2控制器及软启动柜的控制单元都具有故障自诊断和通讯功能，便于实现整个配电系统的监控。
