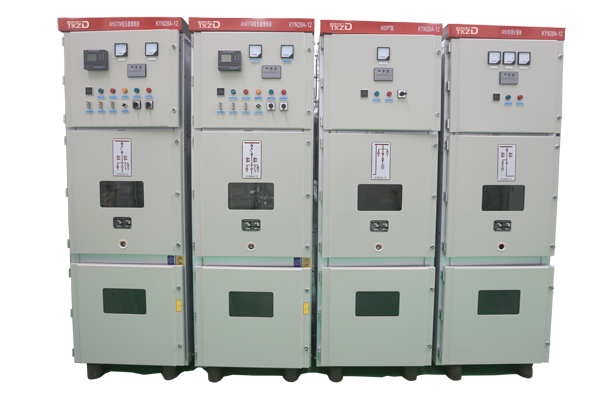

KYN28A-12产品介绍

一、 总则KYN28A-12概述

KYN28A-12铠装移开式户内交流金属开关设备（以下简称开关柜）。系3~10千伏三项交流50Hz单母线分断系统的成套配电装置。主要应用于发电厂、中小型发电机送电、工矿企事业配电、高层建筑以及电力系统的二次变电所的受电、送电、大型高压电动机等，对其实行控制保护、监测只用。本开关柜符合GB3906、GB/T11022、DL/T404及参照国标IEC-298标准，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔离室、防止带电时误合接地开关的连锁功能，既可配置我公司生产的GCEV1-12固封式真空断路器，又兼容国内及进口真空断路器。实为一种性能优越的配电装置。

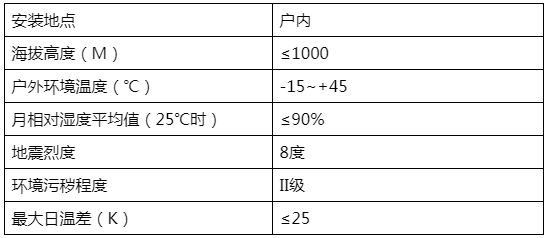

使用条件

二、技术参数

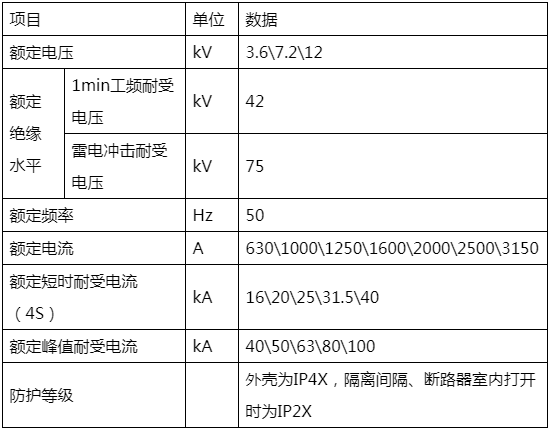

KYN28A-12 开关柜技术参数见表

三、 外形尺寸和重量

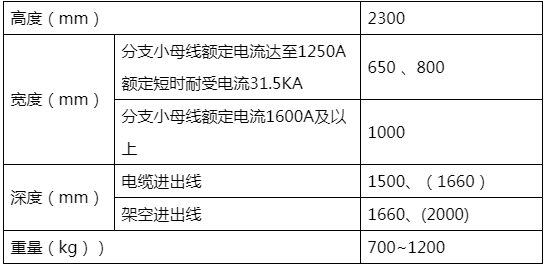

KYN28A-12 柜体外形尺寸和重量见表

四、开关柜结构说明

开关柜有柜体和中置式可移开部件（即手车）两大部分组成，柜体四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关柜可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
