互感器又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A，均指额定值)，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

本文重点介绍一下互感器、电能表的接线大全和原理，希望对大家有所帮助！

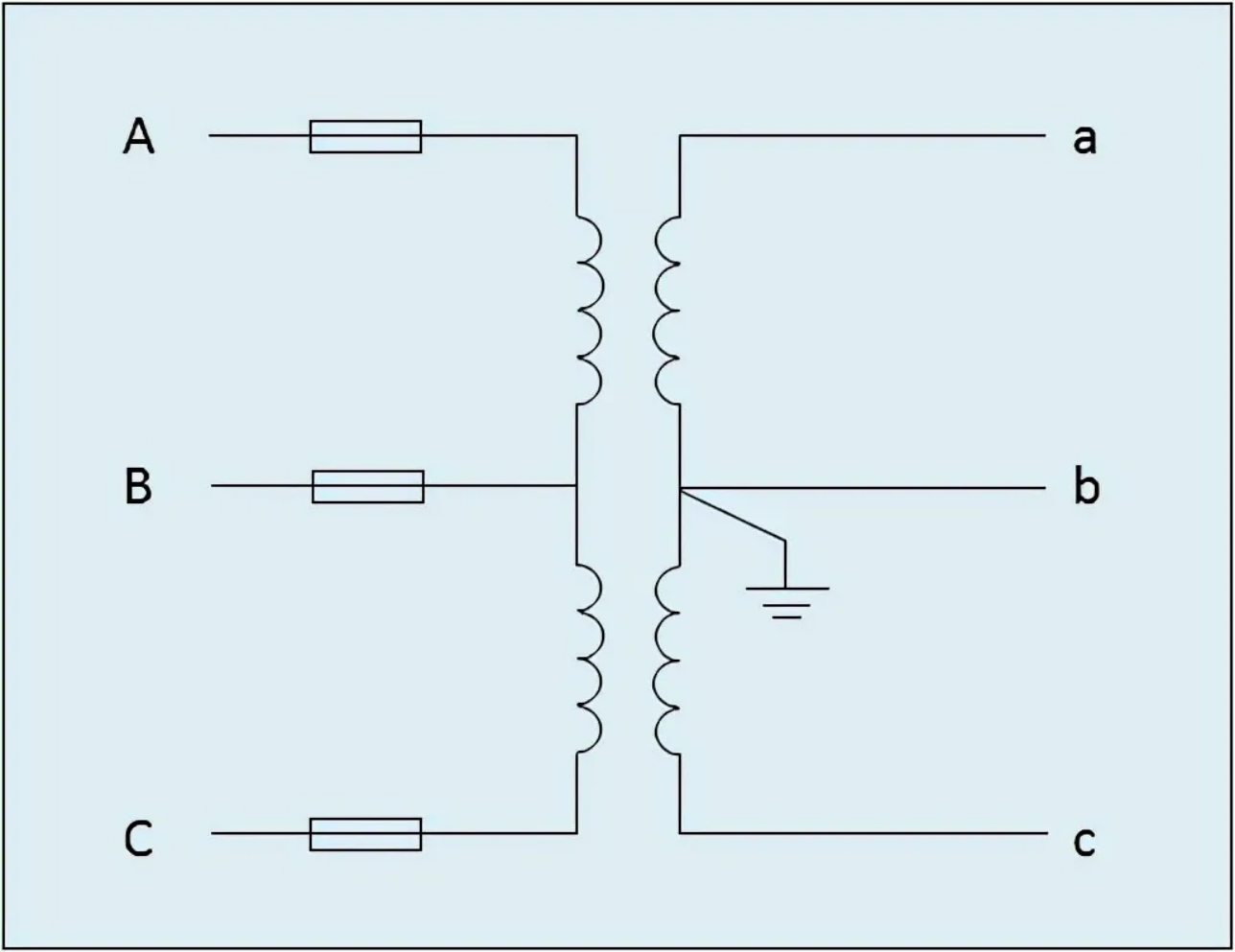

1、电压互感器V/V接法

 ▲ V/V接法原理图

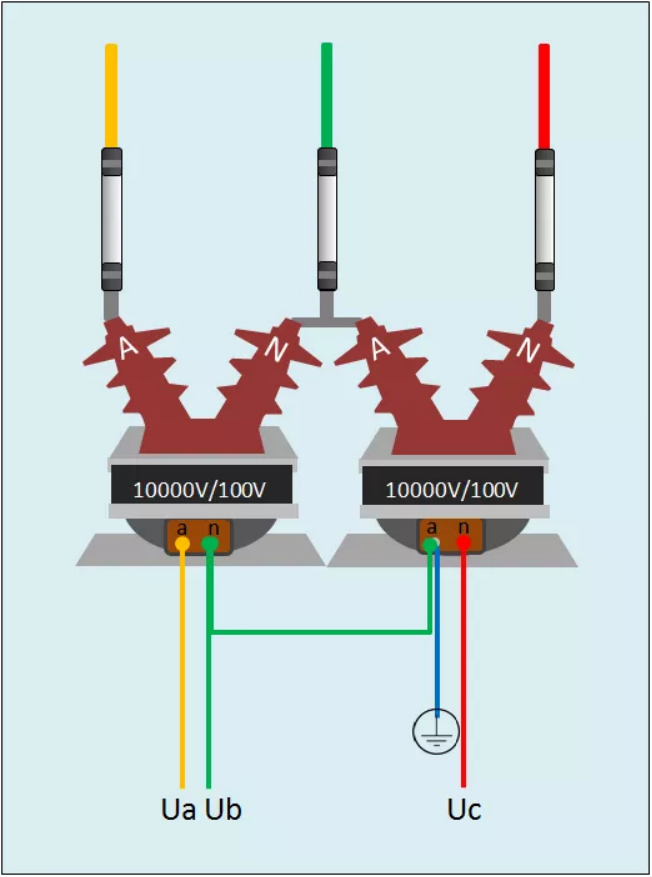

▲ V/V接法3D示意图

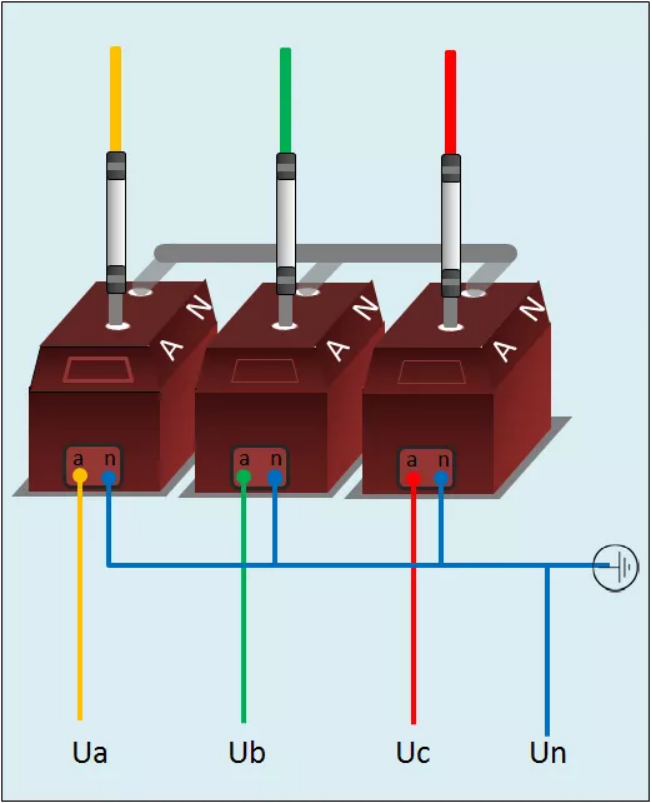

2、电压互感器Y/Y接法

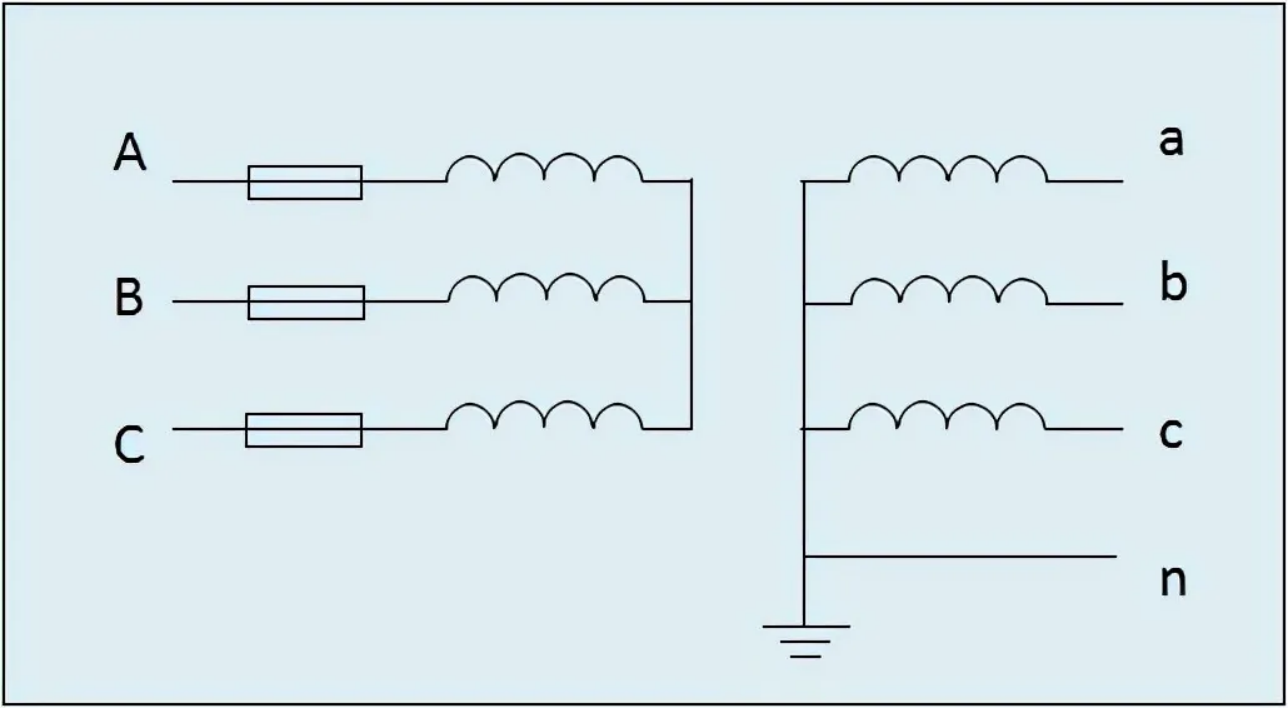

▲ Y/Y接法原理图

 ▲ Y/Y接法3D示意图

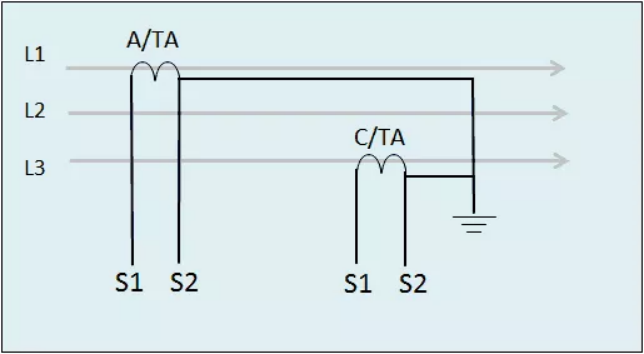

3、电流互感器不完全星型接法

▲电流互感器不完全星型接法原理图

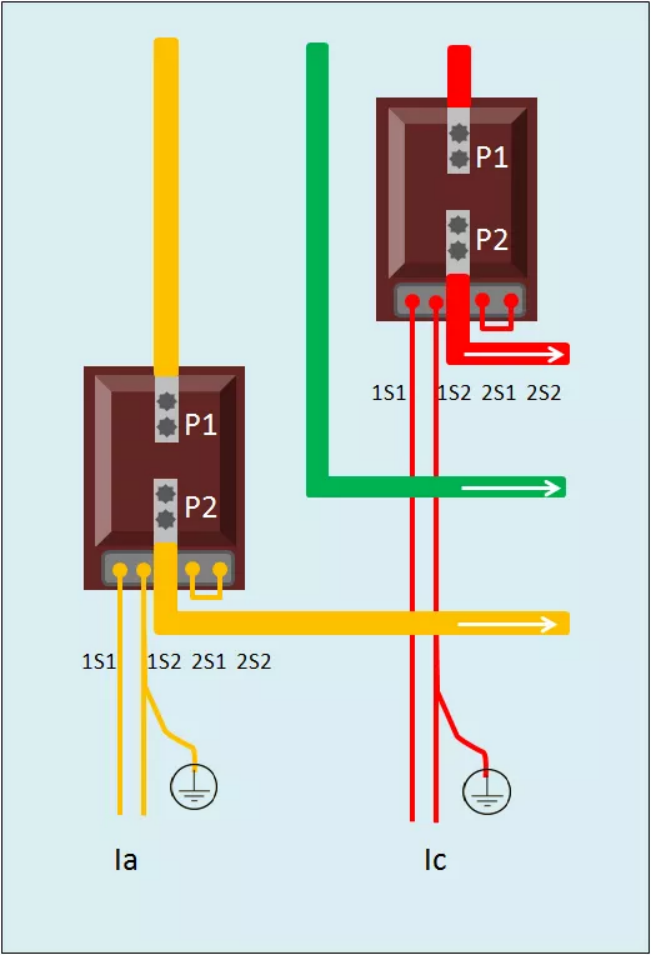

 ▲ 电流互感器不完全星型接法3D示意图

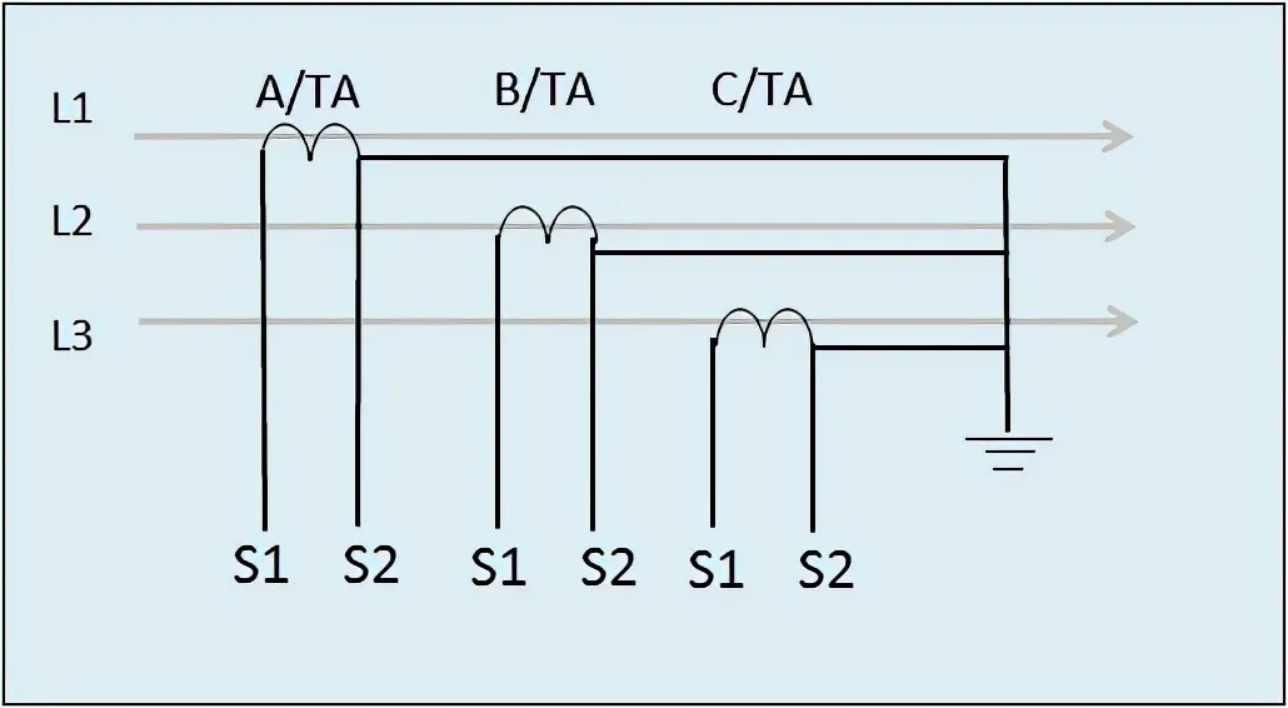

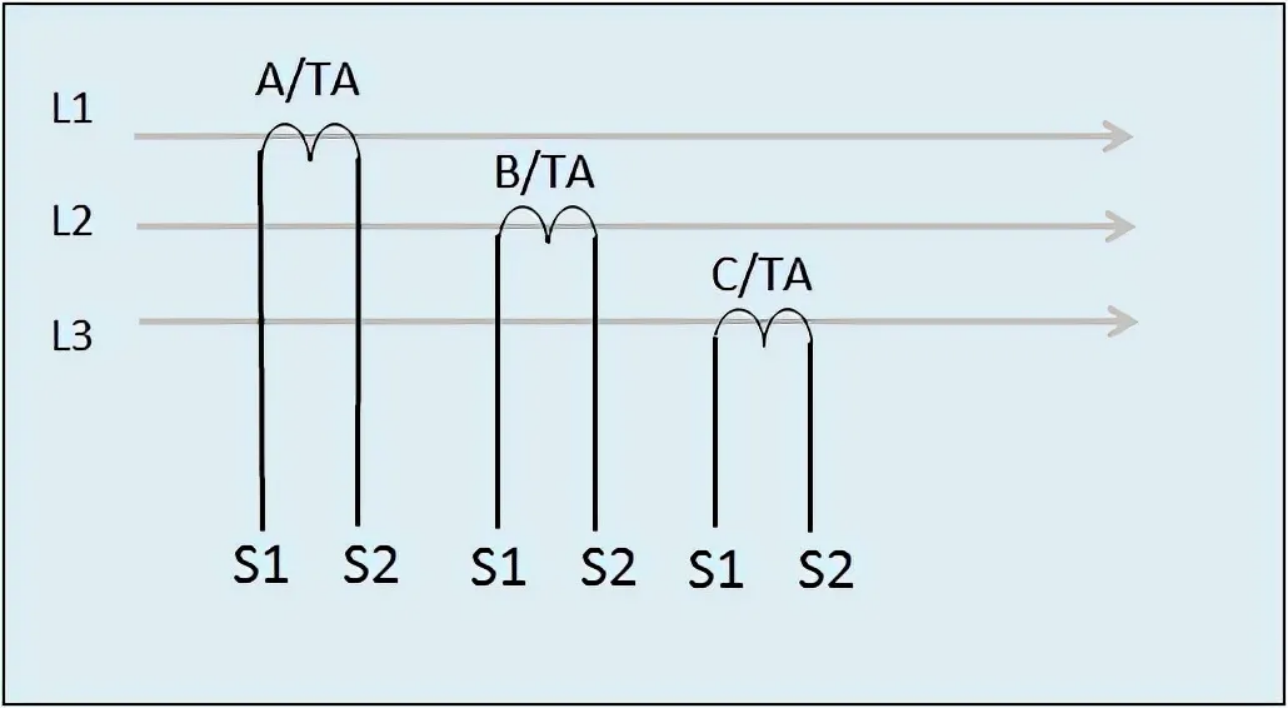

4、电流互感器星型接法

 ▲星型接法原理图（适用10kV以上）

▲ 星型接法原理图（适用400V）

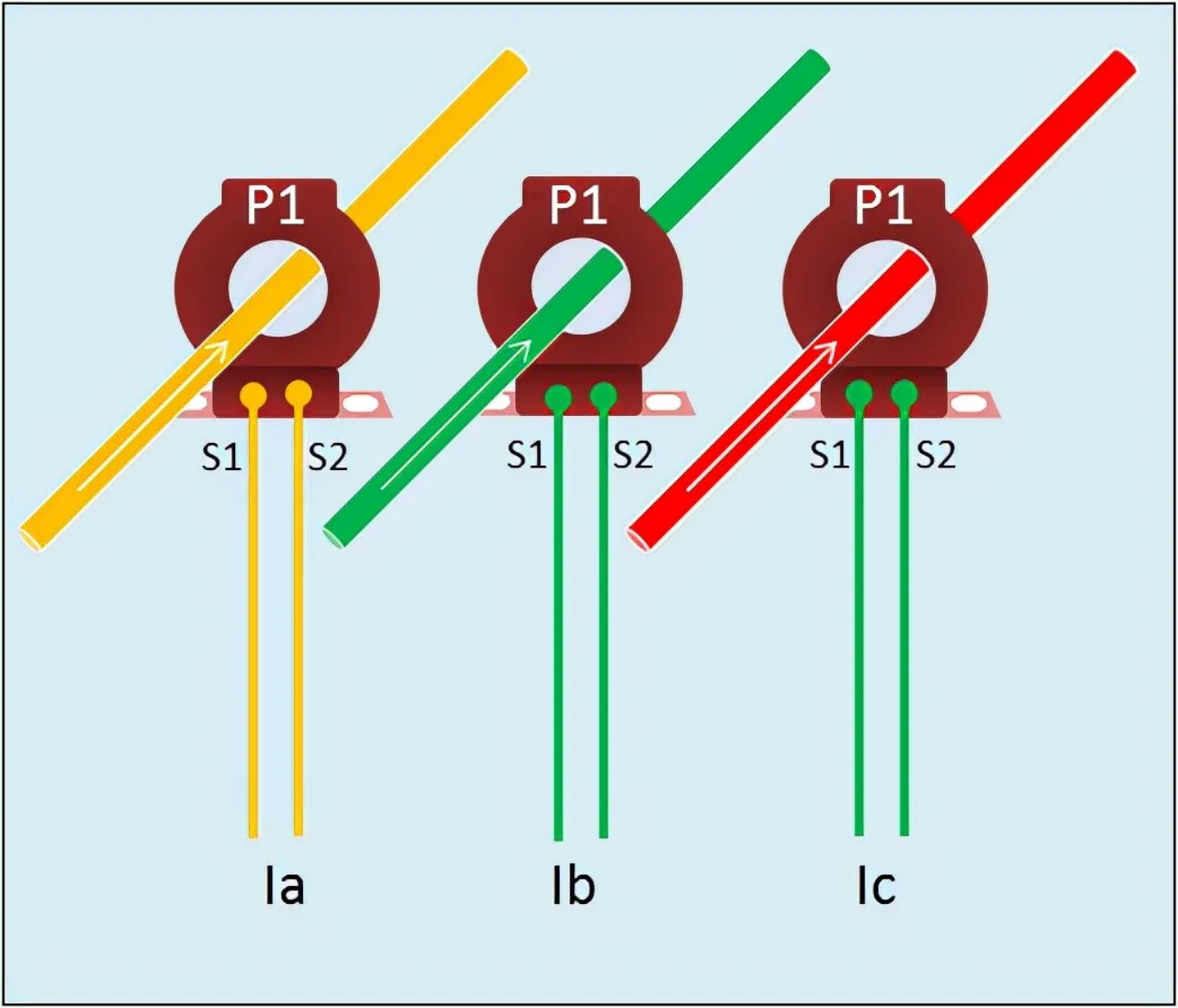

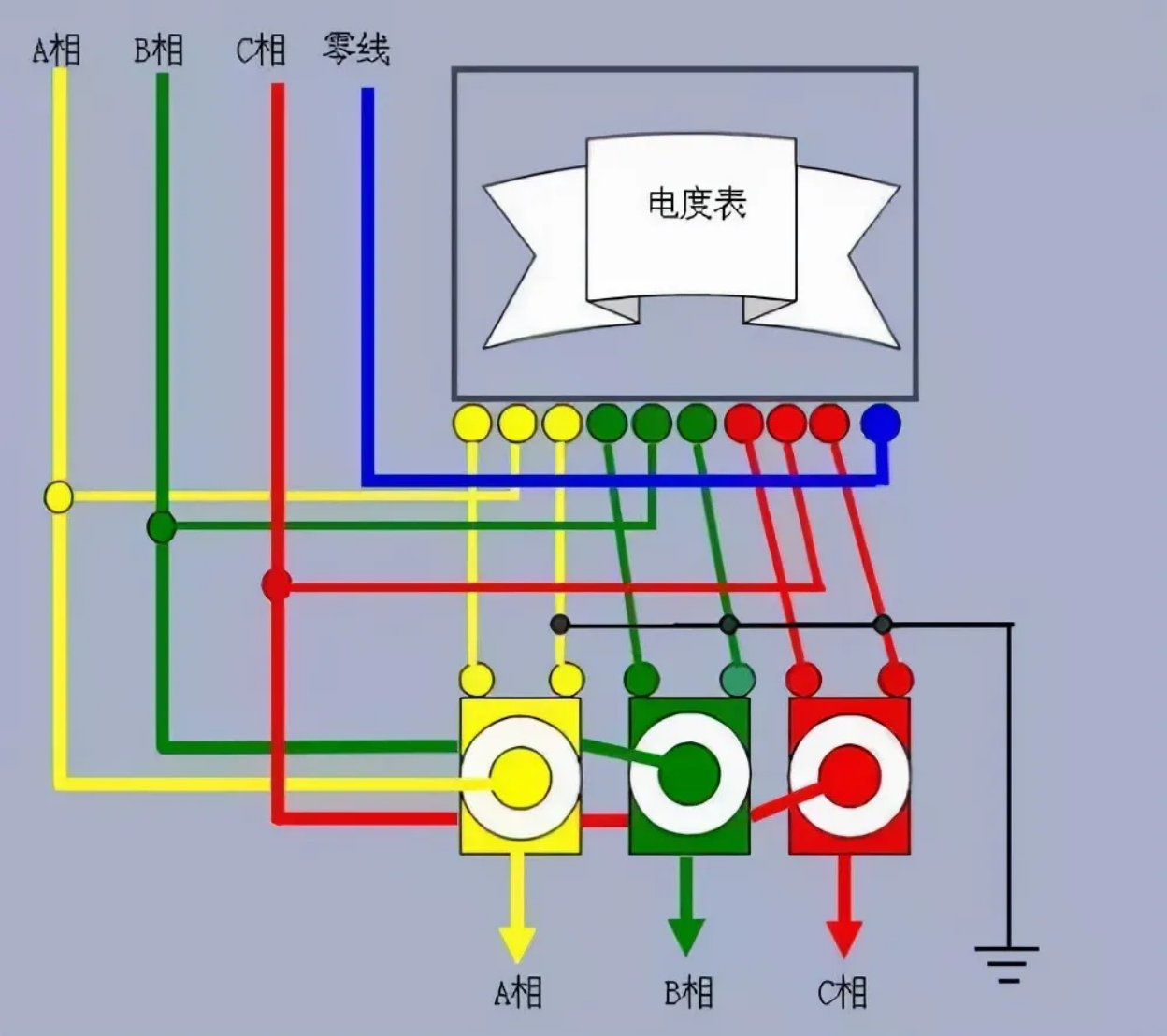

▲ 星型接法3D示意图（400V）

5、电能表接线示意图

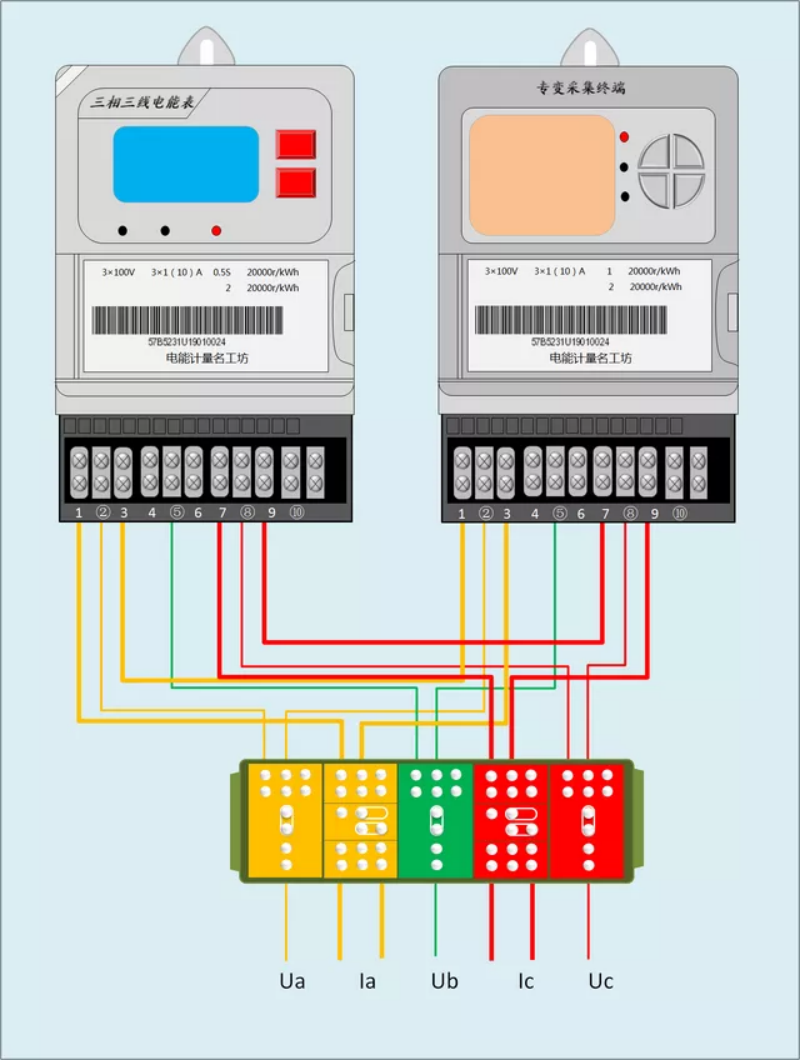

▲ 三相三线电能表组合接线示意图

（3*100V电能表+3*100V专变采集终端）

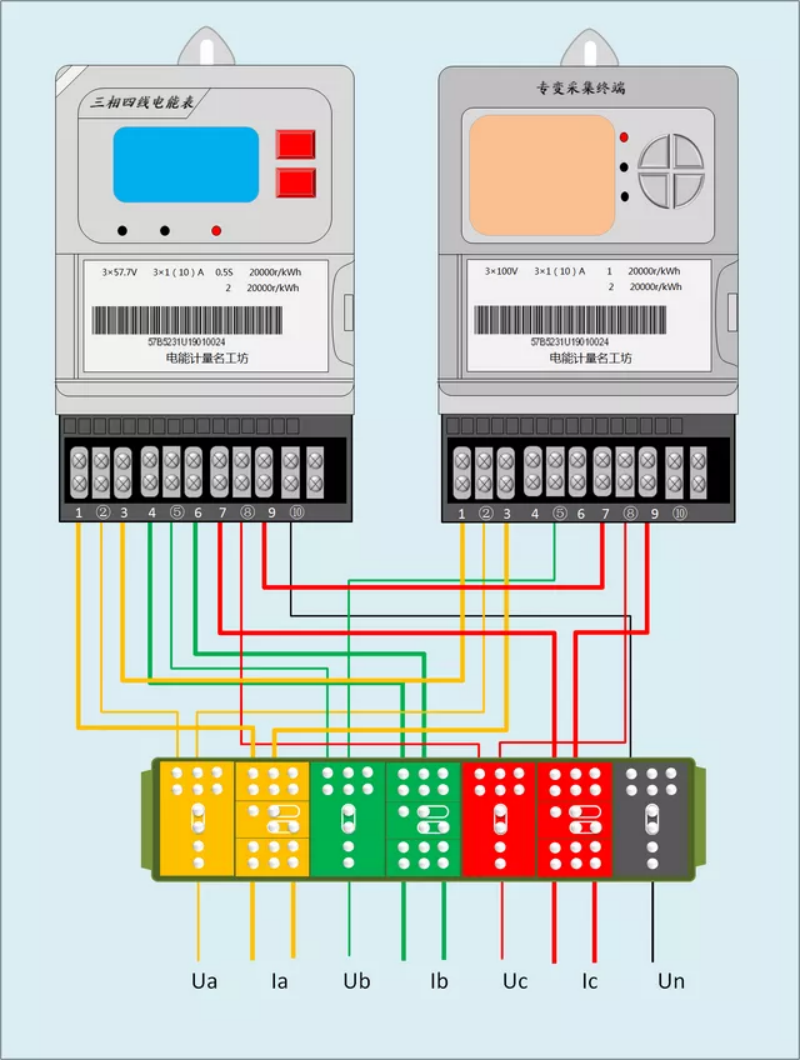

▲三相四线电能表组合接线示意图

（3*57.7V电能表+3*100V专变采集终端）

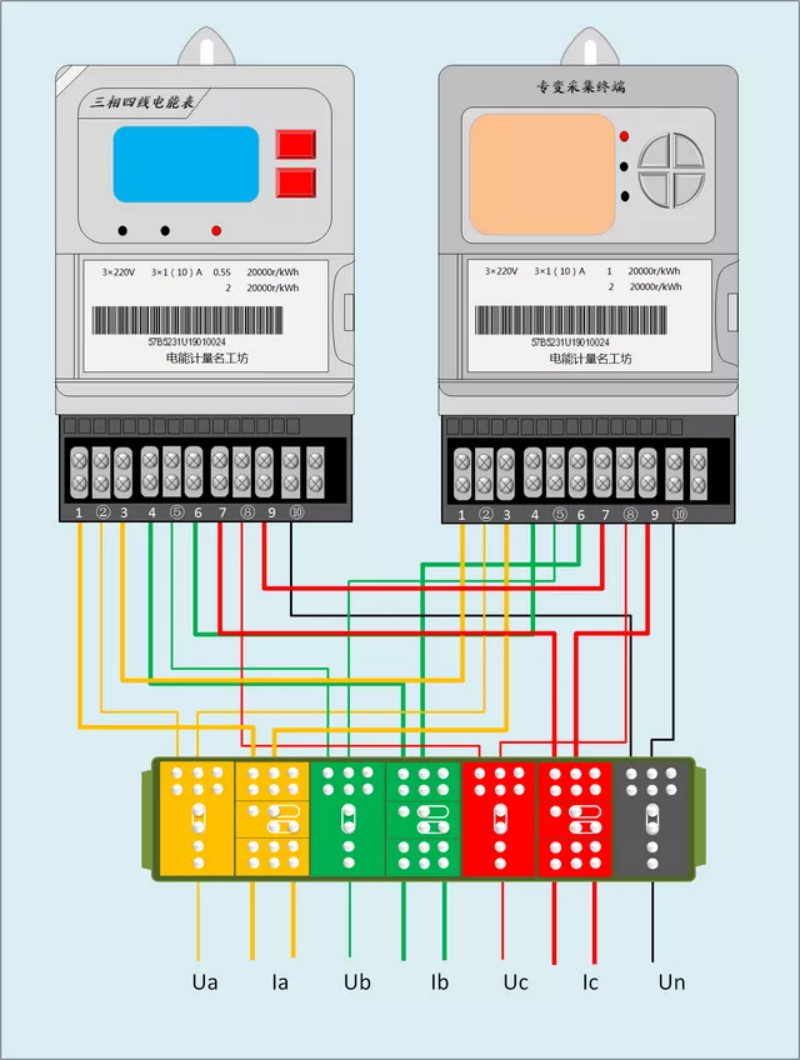

▲ 三相四线电能表组合接线示意图

（3*220V电能表+3*220V专变采集终端）

特殊说明：

400V电流互感器不需要接地，只有10V及以上的电流互感器非极性端才须接地。在接线过程中强烈推荐采用分相接地的方式，而且电流回路与电压回路分开接地。
